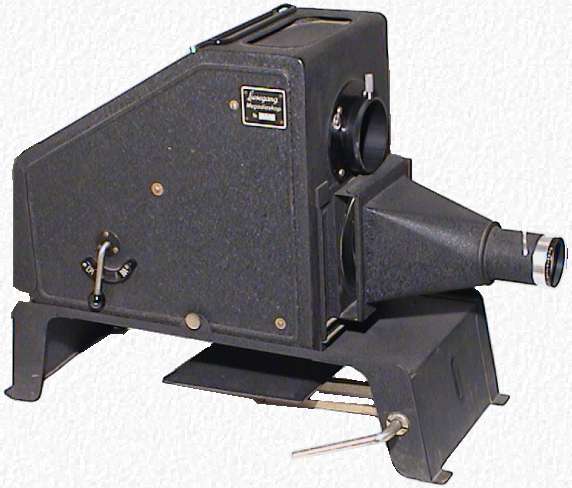

Liesegang Megadiaskop. Ein wirklich imposanter Projektor. Ganze 70cm lang und 48cm hoch. Es handelt sich hierbei um ein Epidiaskop. Also zwei Projektoren in einem. Als erstes ein Diaskop, also ein Diaprojektor, aber für recht grosse Dias. Bis zu ca. 12x12 cm grosse Dias sind durch das untere Objektiv zu projezieren.. Zum zweiten ein Episkop. Hiermit kann man Ausichtsvorlagen durch das obere Objektiv projezieren. Man legt eine Postkarte, ein Bild oder ein Buch auf den Vorlagenhalter unterhalb des Projektors, betätigt den vorderen Hebel mit dem dann z.B. das Buch angehoben wird und schon wird es an die Wand projeziert. Dies geschieht durch eine 220 Volt 500 Watt Projektionslampe, die über einen Kondensor direkt das Licht auf die Vorlage abgibt. Das reflektierte Licht von der Vorlage wird dann über einen Spiegel in das Projektionsobjektiv geleitet und somit auf die Leinwand geworfen. Da nur mit dem reflektierten Licht gearbeitet werden kann, sind Episkope nicht sonderlich hell, daher haben heutige Episkope Lichtleistungen von 2000 Watt und mehr. Um nun Dias zu projezieren wird die Projektionslampe und die Spiegel im Projektor, mittels des hinteren Hebels gekippt, um das Licht durch das untere Objektiv leiten zu können. Da hier eine Durchlichtprojektion stattfindet ist das projezierte Bild wesentlich heller als das des Episkops. Vielfach liest man, dass ein Episkop/Epidiaskop der Vorläufer der Overheadprojektoren wäre, das stimmt nicht. Das Episkop ist ein eigenständiges Projektionskonzept für Aufsichtvorlagen. Ein Overheadprojektor ist ein Projektionskonzept für Durchsichtsvorlagen, also für Folien. Episkope werden und wurden zu Unterrichtszwecken, Veranstaltungen oder im künstlerischen Bereich, um Vorlagen zu kopieren, verwendet. Das Megadiaskop wurde von der der Firma Eduard Liesegang aus Düsseldorf zwischen 1951 und 1956 gebaut.

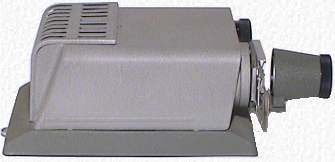

Kleines Epidiaskop eines mir unbekannten Herstellers. Ausser der Objektivbezeichnung 'Roth-Optik 1:2,8 / 85'' ist kein Herstellername zu finden. Bei dem Epidiaskop handelt es sich um einen Kleinbilddiaprojektor und um ein Episkop für ca. 9x9 cm grosse Aufsichtvorlagen die unter den Projektor gelegt werden. Die innenverspiegelte Niedervolt Projektionslampe mit 8Volt 50Watt wird mittels eines Hebels auf der Rückseite des Projektors in den entsprechenden Strahlengang verschoben.
